MATRIX 300N™
Matrix 300N™是一款超緊湊型影像式條碼閱讀器，專為高速和直接零件標記（DPM）應用而設計。
Matrix 300N採用130萬圖元/ 60幀/秒的高解析度成像器，能超快速進行圖像採集，是Matrix系列中的新一代緊湊型影像式條碼閱讀器。光學系統包括一個用於電子變焦控制的液態鏡頭模組。因此，閱讀器可以自動進行變焦，而無需其他可動部件。
集成光源嵌入在閱讀器的整個前表面。這種創新設計實現了對條碼的明亮均勻的照明。照明設計使用亮場和暗場模式，從而在正常、蝕刻、高反光或紋理化表面上實現最佳照明。
Matrix 300N具有非常小的物理尺寸和旋轉連接器，可以輕鬆集成到最狹小的空間中。
外，M12和4芯接頭為OEM行業現有系統的集成提供了新的標準。除了緊湊靈活的設計之外，Matrix 300N還可提供性價比最高的乙太網供電（POE）版本。
Matrix 300N是條碼閱讀器最高性價比的解決方案， 自帶PROFINETIO和ETHERNET / IP介面，省卻了對外部通訊盒或轉換器的需要。
Matrix 300N直接與PROFINET或ETHERNET / IP支持的PLC進行連接，從而降低了解決方案的複雜性和成本。
楷模
• 超緊湊的外形尺寸
• 優異的DPM碼讀取性能
• 液態鏡頭動態變焦控制
• 集成雙照明：暗場/明場
• 快速和高解析度的圖像感測器
• 可選乙太網供電版和板載PROFINET-IO
• 最高防護等級：IP67工業級，適用於惡劣環境，工作溫度0-50°C
• 偏振版可用於讀取反射表面

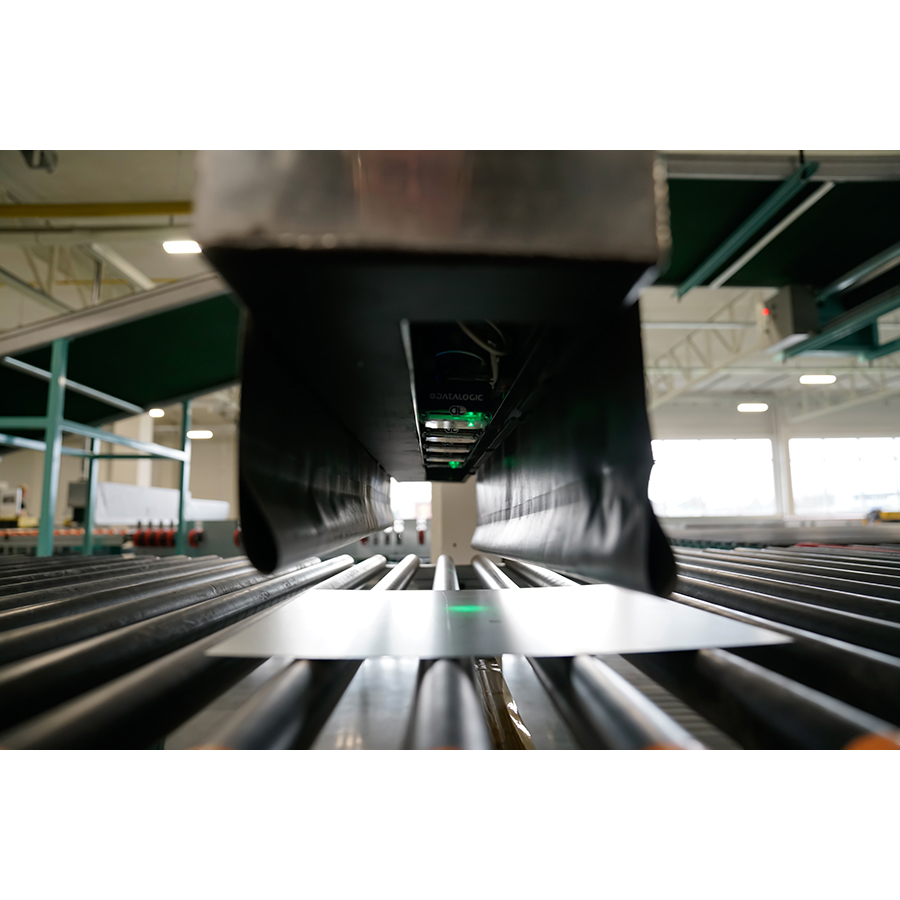

應用
• 製造業、電子和汽車製造業：
• 標記後的DPM代碼驗證
• 在製品控制:
• 零部件追蹤
• 食品與飲料:
• 在製品追蹤
• 文件處理:
• 高速程序控制
• 醫療:
• 醫療設備追蹤
• 臨床實驗室自動化:
• 生物醫學分析機
• 樣品收集機器
• 物流自動化:
• 紙箱和周轉箱追蹤
• 自動化倉儲
MATRIX 300N™
技術規格
|
標準機型
|
|
尺寸
|
95 x 54 x 43
mm Connector @ 0°
75 x 54 x 62 mm Connector @ 90°
|
|
重量
|
238 g (8.3
oz.)帶鏡頭和內部照明器
|
|
外殼材質
|
鋁，塑膠閱讀窗保護罩
|
|
工作溫度
|
手動聚焦機型：0°至+ 50°C
電子液態鏡頭機型0°至+ 45°C
|
|
儲存溫度
|
-20至70°C
|
|
保護等級
|
IP67
|
|
靜電安全
|
有，帶有靜電安全前蓋附件
|
|
YAG鐳射保護
|
有，帶有YAG截止濾波片
|
|
偏振濾光鏡
|
有，帶有偏振版濾光片
|
|
電源
|
標準：10 VDC至30 VDC /乙太網供電：48 VDC（IEEE.802.3af）
|
|
電力消耗
|
最高8 W；一般5W
|
|
感測器
|
圖像解析度1280 x 1024（130萬圖元）-CMOS全域快門
|
|
幀率
|
60 幀/秒
|
|
光學變焦控制
|
電子液態鏡頭機型（LQL-9MM）
手動固定鏡頭機型（LNS-6mm，LNS-9mm，LNS-12mm，LNS-16mm）
|
|
光學模型/視野角度：
|
66° (6mm) ;
40° (9 mm) ; 32°(12 mm) ; 24° (16 mm)
|
|
瞄準系統
|
雙鐳射指示器（CDRH / IEC Class II）
|
|
可讀符號
|
一維碼：所有標準一維符號
二維碼：數據矩陣、QR碼、Micro QR、Maxicode、Aztec
郵政碼：皇家郵政、日本郵政、Planet、Postnet等
|
|
通信介面
|
乙太網10/100：乙太網IP，TCP / IP，UDP，FTP，MODBUS TCP
串列RS232 / RS-422 / RS-485高達115.2 Kbit
/ s +輔助RS-232
板載PROFINET-IO
|
|
閱讀器網路
|
Datalogic
ID-NET™
|
|
連接模式
|
直連模式，主/從，乙太網點到點
|
|
數位輸入
|
2光隔離，無極性和軟體可程式設計
|
|
數位輸出
|
3軟體可程式設計PNP / NPN（短路保護）。OUT3可程式設計為輸入
輸出電流最大100 mA，飽和電壓<3 V @ 100 mA
|
|
程式設計方法
|
基於Windows™的SW（DL.CODE™）通過乙太網
|
|
使用者介面
|
X-PRESS™，嵌入式人機界面
蜂鳴器、按鈕、7個LED（狀態、通信、觸發、良好閱讀、準備就緒、開機、網路）
|
|
代碼品質指標
|
AIM DPM,
ISO/IEC 15415, ISO/IEC 15416, ISO/IEC 16022, ISO/IEC 18004, AS9132A
|
|
保修
|
2年工廠保修
|
機械圖
楷模
|
訂貨編碼
|
描述
|
配置
|
|
937600084
|
MATRIX 300N
423-010 LNS-9 RED MED STD
|
手動鏡頭9 mm，廣角紅色照明器(照明)
|
|
937600093
|
MATRIX 300N
483-010 LNS-9 MLT-DPM STD
|
手動鏡頭9 mm，DPM用多重照明器
|
|
937600088
|
MATRIX 300N
434-010 LNS-12 RED NARR STD
|
手動鏡頭12 mm，窄角紅色照明器
|
|
937600080
|
MATRIX 300N
435-010 LNS-16 RED NARR STD
|
手動鏡頭16 mm，窄角紅色照明器
|
|
937600056
|
MATRIX 300N
472-011 LQL-9 LT-DPM ESD
|
液態鏡頭9 mm，用於DPM的明場照明器
|
|
937600101
|
MATRIX 300N
412-014 LQL-9 RED WD ESD+PLZ
|
液態鏡頭9 mm，廣角紅色照明器
|
|
937600106
|
MATRIX 300N
453-015 LNS-9 WTH WD STD+PLZ
|
手動鏡頭9 mm， 廣角白色照明器
|
其他選項：白色照明、6mm手動可調鏡頭、靜電安全、鐳射標記保護（YAG濾光片），偏振版濾光片。Polarizing filter.
